項目名稱：昆自集團110kV龍海山～沙林變送電線路工程（電力設計案例） 業主：云南龍源風力發電有限公司 項目簡介：110kV龍海山～沙林變送電線路工程位于陸良縣境內。海拔在1846m～2277m之間，起于110kV龍海山風電場升壓站出線構架。迄于220kV沙林變電站110kV側出線構架。單回路架設。本工程共經過云南Ⅱ、Ⅲ級氣象區；其中N0～N8按云南典型Ⅲ級氣象區（C=20mm，V=30m/s)進行設計；N8～N64按云南典型Ⅱ級氣象區（C=10mm，V=30m/s)進行設計。本工程區域內，南昆鐵路、石林-興義高速公路、及多條220/110kV線路交叉錯綜分布，制約因素較多，線路路徑選擇較為復雜。 本線路北方案線路從龍海山升壓站向西北方向出線，向西北方向下山，到大山山脊北端，高程約2265左右地形稍緩部位，左轉向西偏南方向斜下大山西北山坡，到如意公園后山東側的寬緩凹地，鄉村公路回彎處，右轉向西偏北方向翻如意公園南側山脊，從如意水廠南側山脊下到陸良壩子，到小水庫東側小山脊，讓開大水庫，左轉向西稍偏南方向，跨小水庫直到湯管箐村北下側村子邊，再左轉向西偏南方向到小海螺村南上側，右轉向西偏北方向走線，在35kV大召線N15、N16號塔之間跨35kV大召線，到沙壩溝村南側小山脊，再右轉到沙壩溝村西側從110kV沙大線呼高27m直線塔南側下穿110kV沙大線。稍左轉讓開沙壩溝村磚廠，到曲陸高速公路東側，又右轉跨曲陸高速公路，從薛光堡村東側走線、跨國道324線公路，左轉向西偏南方向，從薛光堡村北側經過，讓開村子后左轉向南偏西方向，從薛光堡與新壩水庫之間走線，到薛光堡村向南山腳，右轉從龍?zhí)渡缴郊箹|側山坡走線，過新莊西南山谷，到老木凹子水庫東側山腳，左轉順山脊而上，跨35kV大蘑菇-召跨線（停運線路）直插220kV沙林變西北側，距110kV沙大線2號塔約90m左右的旱地內，左轉至南方向到220kV沙林變110kV出線側，圍墻外建雙回終端塔，本線路進入220kV沙林變的110kV第八個間隔出線構架（面向沙林變從左往右）。 線路長度：18.787km，曲折系數：1.377。 服務內容：初設、施工圖設計（含現場服務、專項設計、編制概預算和竣工資料編制等）線路及OPGW光纜設計 五、設計開展時間：2012年7月，簽訂時間：2012年6月21日
特殊地形基礎施工完驗收

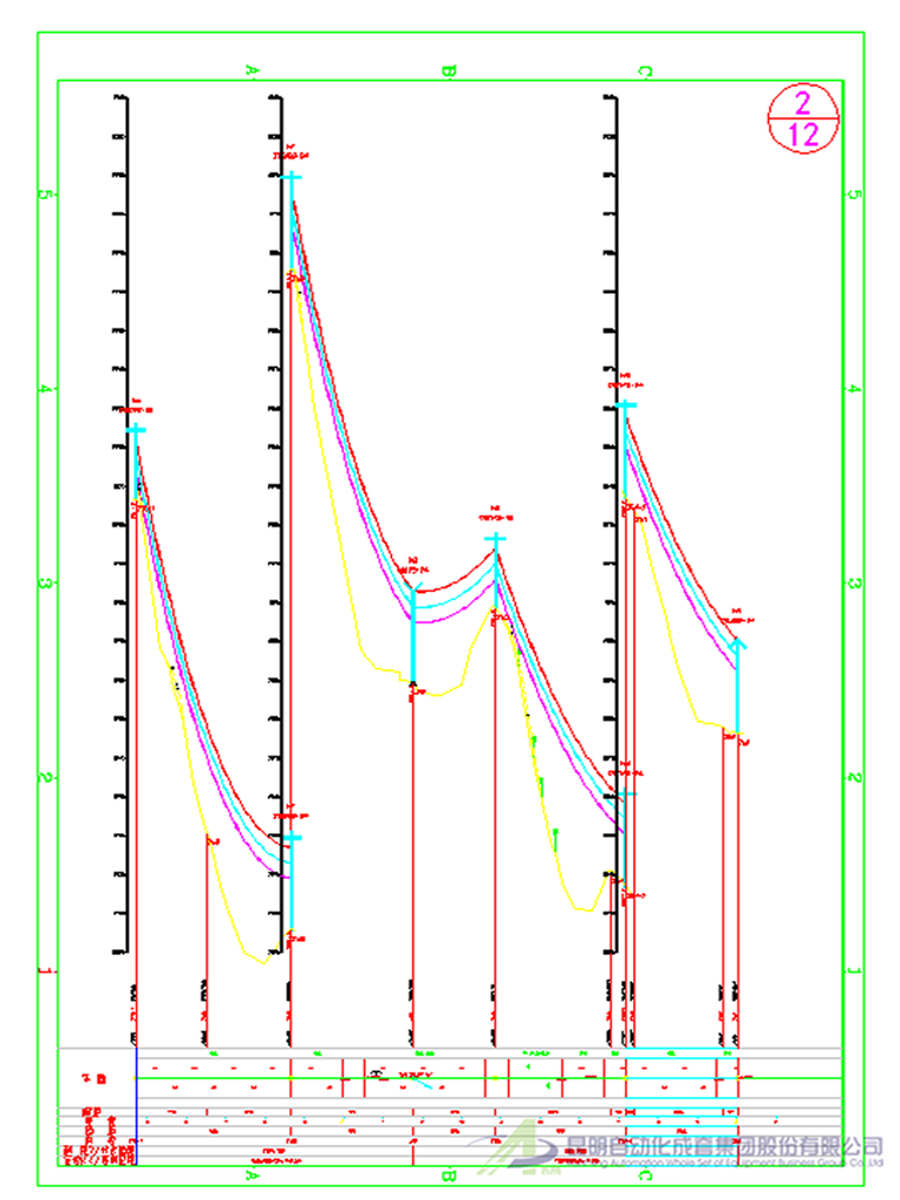

110kV龍海山～沙林變送電線路工程平斷面圖設計 |
