電動車的充電設施相當于汽車燃料的加注站，可以通過反復充電提供車輛持續運行的能源。當國內開始大張旗鼓地有線充電樁建設和充電站建設時，國外涌現出了三種非接觸式電動車充電裝置，并不同程度地進入了商業化運營。非接觸充電裝置有哪些類型?基本工作原理是什么?它的充電效率、安全性、便利性如何?這些，都是人們所關注的。

非接觸充電裝置的類型

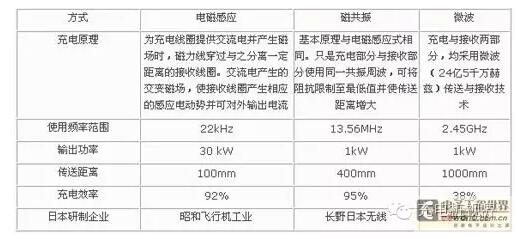

非接觸充電裝置有電磁感應、磁共振、微波三種方式。

非接觸充電裝置的優勢

與電動車相比，傳統燃料汽車不僅在使用便利性、整備質量、續駛能力、制造和使用成本等方面存在著諸多優勢，而且補充燃料時也無需消耗更多的時間。

電動車不僅充電時間長，并且更換電池或利用充電樁等通過電纜充電等模式，的確存在操作上的不便。并且雨天作業的安全性問題，更是令人擔憂。

非接觸充電裝置不需要用電纜將車輛與供電系統連接，便可以直接對其進行快速充電。加之非接觸快速充電能夠布置在停車場、住宅、路邊等多種場所，又可以為各種類型的電動(包括外充電式混合動力)汽車提供充電服務，使電動車隨時隨地充電變?yōu)榭赡?。對于公交車，可以將充電設施布置在終點站、樞紐站、換乘站等地點，利用短暫的停車時間便可以完成快速充電。

非接觸充電裝置的工作原理

一、電磁感應方式

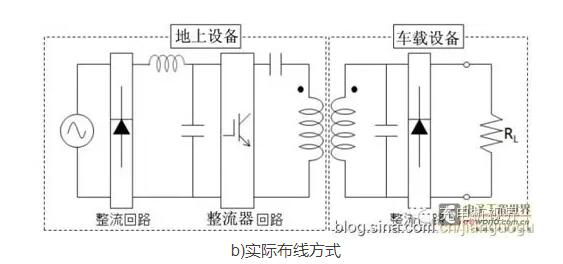

電磁感應通過送電線圈和接收線圈之間傳輸電力，是最接近實用化的一種充電方式。當送電線圈中有交變電流通過時，發送(初級)、接收(次級)兩線圈之間產生交替變化的磁束，由此在次級線圈產生隨磁束變化的感應電動勢，通過接收線圈端子對外輸出交變電流。

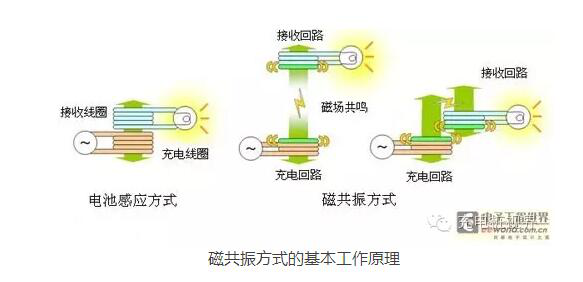

電磁感應方式的基本工作原理

目前存在的問題是：送電距離比較短(約100mm左右)，并且送電與接受兩部分出現較大偏差時，則電力傳輸效率就會明顯下降;功率大小與線圈尺寸直接相關，需要大功率傳送電力時，須在基礎設施建設和電力設備方面加大投入。

二、磁共振方式

磁共振傳送方式由美國麻省理工學院(MIT)于2007年研制成功，公諸于世以來，一直備受世界各國的普遍關注。

它主要由電源、電力輸出、電力接收、整流器等主要部分組成，基本原理與電磁感應方式基本相同。電源傳送部分有電流通過時，所產生的交變磁束使接收部分產生電勢，為電池充電時輸出電流。

不同之處在于，磁共振方式加裝了一個高頻驅動電源，采用兼?zhèn)渚€圈和電容器的LC共振電路，而并非由簡單線圈構成送電和接收兩個單元。

共振頻率的數值，會隨送電與接收單元之間距離的變化而改變。當傳送距離發生改變時，傳輸效率也會像電磁感應一樣迅速降低。為此，可通過控制電路調整共振頻率，使兩個單元的電路發生共振亦即”共鳴”。所以，也稱這種磁共振狀態為”磁共鳴”。

在控制回路的作用下改變傳送與接收的頻率，可將電力傳送距離增大至數米左右，同時將兩單元電路的電阻降至最小以提高傳送效率。

當然，傳輸效率還與發送與接收電單元的直徑相關，傳送面積越大，傳輸效率也越高。目前的傳輸距離可達400mm左右，傳輸效率可達95%。

三、微波方式

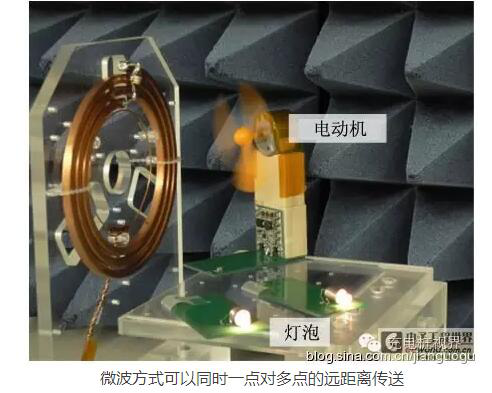

使用2.45GHz的電波發生裝置傳送電力，發送裝置與微波爐使用的”磁控管”基本相同。傳送的微波也是交流電波，可用天線在不同方向接收，用整流電路轉換成直流電為汽車電池充電，并且可以實現一點對多點的遠距離傳送。

為防止充電時微波外漏，充電部部分裝有金屬屏蔽裝置。使用中，送電與接收之間的有效屏蔽可防止微波外漏。

目前存在的主要的問題是，磁控管產生微波時的效率過低，造成許多電力變?yōu)闊崮鼙话装紫摹?
